电缆故障测试仪测试故障波形分析

TECHNOLOGY

技术文章

电缆故障测试仪测试故障波形分析

作者:
武高电测
2020/03/26 11:53
浏览量
【摘要】:
电缆故障测试仪的故障点是不是闪络放电,第一是看波形,其次是看操作箱放电电压放电电流,以及球间隙放电声音,这个要有使用经验,很难有个具体标准。

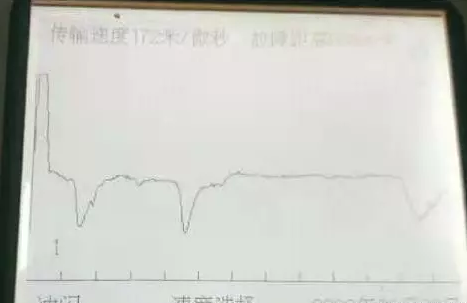

 是客户发来的电缆故障测试仪冲闪法测试波形

  对于这种没有告诉任何现场信息的电缆故障测试仪测试的波形,一般很难分析。所谓现场信息,包括:电缆故障情况、电缆长度,测试方法,放电电压,放电电流,放电间隙声音,波形状态(压缩或者扩展)等等。

 根据测试经验,我们的技师告诉客户看后面两个正波形,距离估算1公里多(波形是未扩展状态),然后,客户让我加了现场测试人员微信,沟通现场具体情况。

     下面为与现场测试人员沟通过程:

  根据现场测试过程,用户对于仪器操作,也就是闪测仪操作基本熟练,但是不是十分精通仪器操作。一是没有按常规流程测试,也就是先低压脉冲测试,后高压冲闪测试,以利于比较分析波形。二是用户不清楚单片机闪测仪的波形扩展压缩操作,以及什么情况应该扩展,扩展后非第一屏幕的波形怎么操作。三是用户只熟悉标准的冲闪放电波形,对于其他非正常的冲闪放电波形见的较少

     故障点是不是闪络放电,第一是看波形,其次是看操作箱放电电压放电电流,以及球间隙放电声音,这个要有使用经验,很难有个具体标准。

因为是远程协助,视频里球间隙声音比较干,电流表电流大,但摆动力度小,初步判断故障点没有充分闪络击穿。

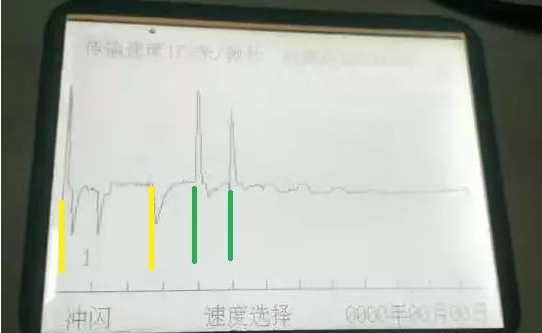

下面是用户测试的未扩展波形,波形测试具有重复性,建议用户用后面两个正波形确定光标,两条黄线间距离估计接近电缆全长,这样,这个波形就比较接近故障点二次放电波形



用户扩展波形后,全屏没有正波形,故第一屏波形没有参考价值,不用分析,后面的波形扩展情况,要移动光标显示出来才可以分析,用户不熟悉操作,故没有分析。



用户说故障距离大概1200米,与压缩波形两红线测试距离基本一致。需要说明的是,故障点闪络放电与不放电或者不充分放电、二次击穿放电,与故障点有没有放电声音没有直接关系。接头故障由于容易爬电距离长而闪络放电困难,所以,遇到难以闪络放电的故障,首先考虑接头故障
