了解SF6气体密度继电器读这一文即可

NEWS

新闻中心

了解SF6气体密度继电器读这一文即可

作者:
武高电测
发布时间:
2020/05/22 10:17
浏览量
【摘要】:
SF6气体密度继电器用于电力试验研究院,供电公司及电厂等对SF6气体密度继电器的校验管路全封闭,SF6零排放,避免对操作人员和大气环境的危害 内置储气缸,无需外带气瓶,配备全套接头,可升降压反复校验人性化界面,大容量维处理芯片,实现数据存储、打印、输出 配有功能完善、界面友好的数据管理软件具备智能电压保护系统,避免采样点鱼夹误接220V电压对校验仪的损害。

SF6气体密度继电器用于电力试验研究院,供电公司及电厂等对SF6气体密度继电器的校验管路全封闭,SF6零排放,避免对操作人员和大气环境的危害 内置储气缸,无需外带气瓶,配备全套接头,可升降压反复校验人性化界面,大容量维处理芯片,实现数据存储、打印、输出 配有功能完善、界面友好的数据管理软件具备智能电压保护系统,避免采样点鱼夹误接220V电压对校验仪的损害。

SF6气体密度继电器产品用途



用于SF6-气体的气体密度计是配有电气附件的压力表,它将压力测量和限位开关集合在一个装置中,通过一个特殊的补偿系统调整环境温度的影响,主要用于能源工业里的开关设备。

SF6气体密度继电器工作原理

1、它是以密封在波纹管1外侧的与断路器中SF6气体连通的SF6气体包,通过以轴5为支撑点的杠杆6,与密封在波纹管2外侧的标准气体包3进行比较,带动微动开关电触点4动作,实现其发信号和闭锁功能。

2、当断路器退出运行时,而且断路器中SF6气体在额定密度或压力时的温度与外界环境温度相等时,波纹管1外侧SF6气体的状态与波纹管2外侧标准SF6包3的状态相同,以轴5为支撑点的杠杆6保持在某一平衡位置,使微动开关电触点4在打开位置,随着环境温度的变化,两侧的SF6气体的压力同时发生变化,因此,作用在以轴5为支撑点的杠杆仍然保持在某一平衡位置,微动开关电触点4仍然保持在打开位置不变。

3、当断路器退出运行时,而且断路器中SF6气体的温度与外界环境温度相等时,如果断路器泄漏SF6气体,波纹管1外侧SF6气体的压力将会减小,波纹管2外侧的标准SF6气体包3的压力保持不变,杠杆6失去平衡,其结果两端将会发生逆时针转动,达到新的平衡位置,漏气到一定程度时,就会使微动电接点4不同功能的电触点分别闭合,发出不同的指令或信号,实现其不同的功能。

4、当断路器投入运行时,标准SF6气体包3还是在环境温度下,由于负荷电流通过回路电阻时消耗的电功率转化为热能,使断路器内的SF6气体升温,产生压力增量,即:波纹管1外侧SF6气体的压力将会增大,就会推动杠杆6绕轴5顺时针转动,使微动开关电触点4不会闭合。在这种情况下,如果断路器泄漏SF6气体,波纹管1外侧SF6气体的压力将会减小。但是,由于温升的作用,要比断路器退出运行时泄漏更多的SF6气体,才能使微动开关电触点4闭合。

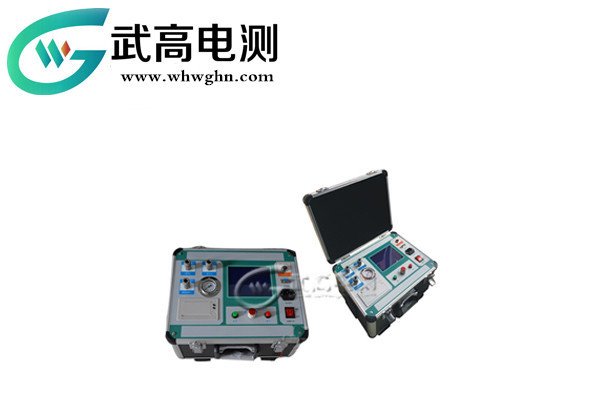

SF6密度继电器校验仪工作条件:



  交流电源220V 50Hz



  环境温度7℃-40℃



  相对湿度 不大于85%



SF6密度继电器校验仪准备工作:



  1. 现场检测SF6气体密度继电器时,断开与密度继电器相连的控制电源,以免检测时,损坏检测仪。



  2. 把报警导线和闭锁导线分别与密度继电器的信号插座对接好(红色鳄鱼夹接报警触点,绿色鳄鱼夹接闭锁触点,①黄色鳄鱼夹接闭锁触点,②三根黑色鳄鱼夹可任意与各触点另一端相连。当进行单动作信号检测时,不使用的鳄鱼夹可闲置,但不要与其它鳄鱼夹发生短路。)。



  3. 把配备的信号测试线另一头与仪器面板上的信号口相连接。



  4. 使用配备的连接气管将气瓶与仪器面板上的进气口相连接。



  5. 使用配备的连接气管与过渡接头将密度继电器与仪器面板上的测量口相连接。



  6. 如果需要执行的是压力表检测操作,则需要将待检测的压力表与仪器面板上的测量口相连接;如果需要执行的是系统压力值修正操作,则需要将经过计量校准的高精度压力表与仪器面板上的测量口相连接。



  7. 打开仪器电源。



  8. 打开气瓶上的阀门。



波纹管;2—波纹管;3—标准SF6气体;4—微动开关电触点;5—轴;6—杠杆





SF6气体密度继电器基本参数


标称外壳尺寸:100

 精度等级:(EN 837-1)

 使用温度:20 °C时为

 使用温度:-20 °C...+60 °时为时

 压力范围:(EN 837-1) -0,1/+0,9 MPa

 使用温度:-40 °C至+70 °C

 温度影响补偿:由温度导致的测量介质SF6的压力变化可在–20 °C 至+60 °C范围内补偿

 校正压力PC:在至5MPa间选择。 温度补偿也适用该压力范围。

 填充压力PF:在至间选择。

 保护等级(EN 60529 / IEC 529) IP 54 用于未填充仪器(室内) IP 65 用于填充仪器(室外)




SF6密度继电器校验仪参数说明


测量压力范围:0~100Mpa

 测量温度范围:-30℃~+60℃

 校验压力范围:20℃时标准压力~

 测量精度:级(高于级可以根据用户要求定制)

 工作电源:AC220V+15%,50Hz,或机内电源

 显示方式:128×64 点阵汉字液晶

 打印方式:针式微打

 接点输出电压:12V

 电池供电时间:10小时

 存储历史数据:480组

 通讯方式:RS232或USB



使用SF6密度继电器的注意事项

SF6气体密度继电器只有在断路器退出运行时,而且在断路器内外温度达到平衡后,才能准确测量出SF6气体的密度值;断路器运行时,如果断路器泄漏SF6气体,由于温升的作用,要比断路器退出运行时泄漏更多的SF6气体,才能够使密度继电器的电触点闭合。

  1. 去现场前带上工具箱,先检查工具箱内小气瓶的氮气气体贮量,带上所有开关用的过渡接头及工具。



  2. 端子排上对应的报警信号线、闭锁信号线要从端子排上断开,以防其二次回路和其中信号线构成回路,影响测试。



  3. 被校验的密度继电器不能平躺放置,要立放,否则会造成校验不准确。



  4. 密度继电器在校验的过程中不能有太大的振动。



  5. 使用气瓶时可按以下提示进行操作。



  SF6密度继电器校验仪保管和运输:



  SF6气体密度继电器校验仪属于精密电子产品,应放于温度-30~70℃,相对湿度不超过90%,且空气中不含有足以引起腐蚀的气体。



  校验仪的运输,应避免剧烈振动和撞击,并防止雨雪浸湿。



校验用气源:因国家安检部门要求禁止运输,只能在用户所在地或试验现场充气(最好在专业充气点充气,如无专业充气条件就自行充气)!



免责声明:本文部分来源网络,版权归原作者所有,如有异议请告知,我们及时删除!非常感谢!
