相位伏安表工作原理及使用方法

2020-05-27

相位伏安表尤其适用于继电保护,电能计量,电力建设和变送电工程。

相位伏安表特点

  相位伏安表是一种具有多种电量测量功能的便携式仪表。该表最大特点是可以测量两路电压之间、两路电流之间及电压与电流之间的相位和工频频率。

  产品别称:相位表,双钳相位表,双钳相位伏安表,钳形相位表,钳形相位伏安表,数字双钳相位表,数字式双钳相位表,低压伏安相位检测表,手持式数字双钳相位伏安表,双钳式数字相位表。

相位伏安表工作原理

   采用钳形电流互感器转换方式输入被测电流,因而测量时无需断开被测线路。测量U1-U2之间相位时,两输入回路完全绝缘隔离,因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。

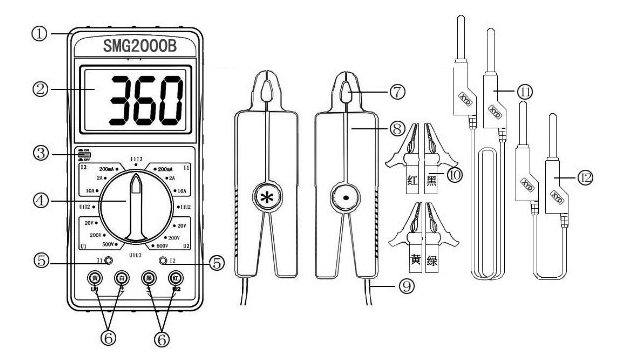

相位伏安表工作原理



按下ON-OFF 按钮,旋转功能量程开关正确选择测试参数及量限。



1.测量交流电压

将功能量程开关拨至参数U1对应的500V量限,将被测电压从U1插孔输入即可进行测量。若测量值小于200V,可直接旋转开关至U1对应的200V量限测量,以提高测量准确性。两通道具有完全相同的电压测试特性,故亦可将开关拨至参数U2对应的量限,将被测电压从U2插孔输入进行测量。



2.测量交流电流

将旋转开关拨至参数I1对应的10A量限,将标号为I1的钳形电流互感器副边引出线插头插入I1插孔,钳口卡在被测线路上即可进行测量。同样,若测量值小于2A,可直接旋转开关至I1对应的2A量限测量,提高测量准确性。测量电流时,亦可将旋转开关拨至参数I2对应的量限,将标号为I2的测量钳接入I2插孔,其钳口卡在被测线路_上进行测Baia经验量。



3.测量两电压之间的相位角注意:

测U2滞后U1的相位角时,将开关拨至参数U1U2。测量过程中可随时顺时针旋转开关至参数U1各量限,测量U1输入电压,或逆时针旋转开关至参数U2各量限,测量U2输入电压。

测相时电压输入插孔旁边符号U1、U2及钳形电流互感器红色“* ”符号为相位同名端。



4、测量两电流之间的相位角

测I2滞后11的相位角时,将开关拨至参数I1I2。同样测量过程中可随时顺时针旋转开关至参数I1各最限,测量I1输入电流,或逆时针旋转开关至参数I2各量限,测量I2输入电流。



5、测量电压与电流之间的相位角

将电压从U1输入,用I2测量钳将电流从I2 输入,开关旋转至参数U1I2 位置,测量电流滞后电压的角度。测试过程中可随时顺时针旋转开关至参数I2 各量限测量电流,或逆时针旋转开关至参数U1 各量限测量电压。也可将电压从U2 输入,用I1测量钳将电流从I1 输入,开关旋转至参数I1U2 位置,测量电压滞后电流的角度。同样测量过程中可随时旋转开关,测量I1 或U2 之值。



6、三相三线配电系统相序判别

旋转开关置U1U2位置。将三相三线系统的A相接入U1插孔,B相同时接入与U1对应的±插孔及与U2对应的±插孔,C相接入U2插孔。若此时测得相位值为300°左右,则被测系统为正相序;若测得相位为60°左右,则被测系统为负相序。

换一种测量方式,将A相接入U1插孔,B相同时接入与U1对应的±插孔及U2插孔,C相接入与U2对应的±插孔。这时若测得的相位值为120°,则为正相序;若测得的相位值为240°,则为负相序。



7、三相四线系统相序判别

旋转开关置U1U2位置。将A相接U1插孔,B相接U2插孔,零线同时接入两输入回路的±插孔。若相位显示为120°左右,则为正相序;若相位显示为240°左右,则为负相序。



8、感性、容性负载判别



以上就是本次小编分享的相位伏安表的相关信息,希望能对您在选购时能有一定的帮助,相关相位伏安表其他型号,请联系武高电测技术人员,我们会竭诚为您服务!
