WDJB-802 三相微机继电保护综合测试仪

PRODUCTS

产品中心

浏览量：

WDJB-802 三相微机继电保护综合测试仪

没有此类产品
产品说明书
检定证书
标准及规程
产品描述
产品特征
产品视频
产品参数

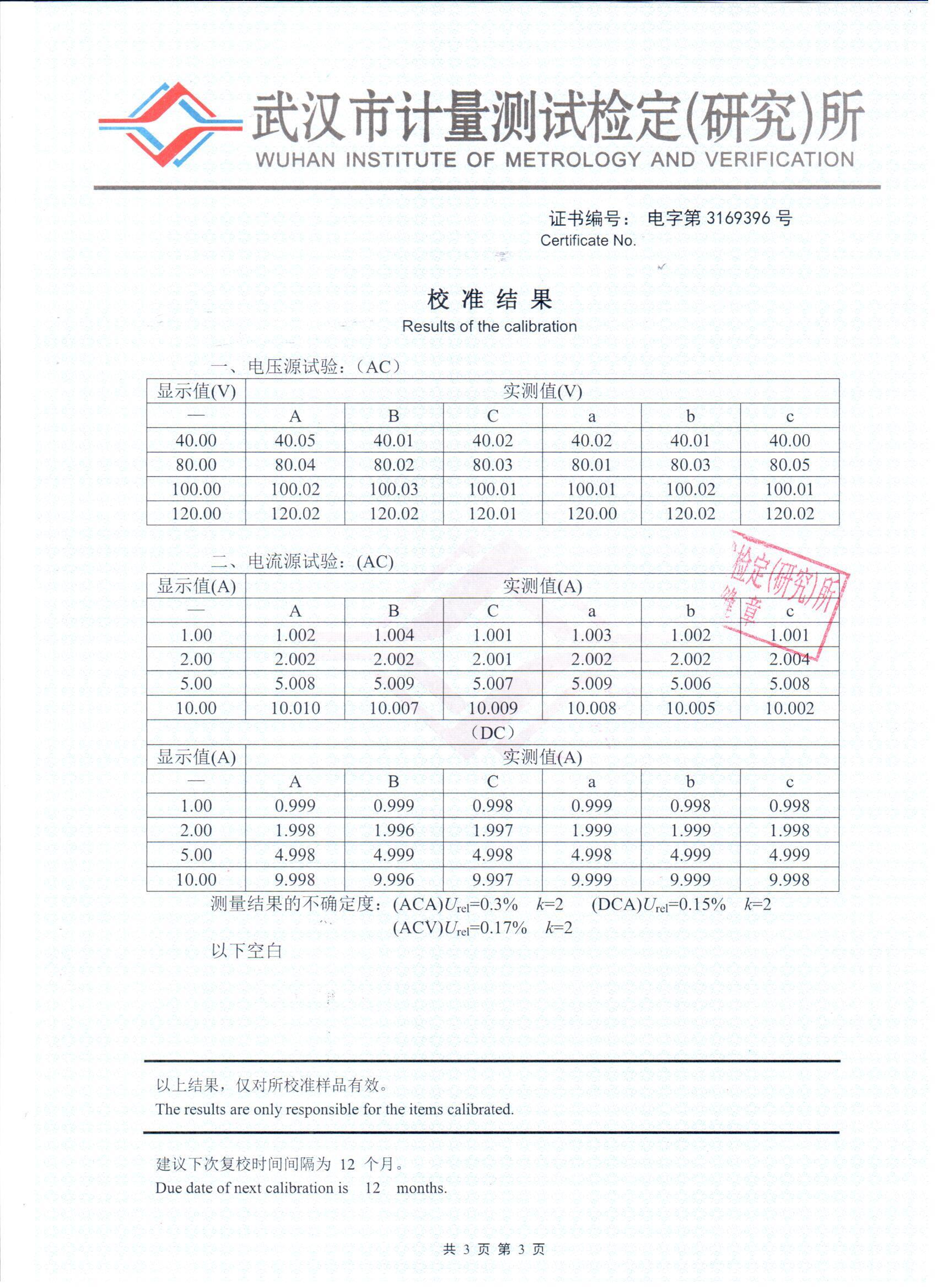

检定证书



武高电测专业专注研发微机三相继电保护综合测试仪，属于厂家直销，价格优势明显，产品型号多样，选三相继电保护综合测试仪，选武高电测。

产品别称：微机继电保护测试仪、微机继保仪、继电保护测试仪、三相继电保护综合测试仪、继保测试仪、三相继保测试仪、三相继电保护校验仪、继保校验仪、三相继保校验仪、继保仪。

一、WDJB-802微机继电保护综合测试仪性能特点


电压电流输出灵活组合  输出达4相电压3相电流，可任意组合实现常规4相电压3相电流型输出模式，既可兼容传统的各种试验方式，也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。

操作方式  装置直接外接笔记本电脑或台式机进行操作，方便快捷，性能稳定。

新型高保真线性功放  输出端一直坚持采用高保真、高可靠性模块式线性功放，而非开关型功放，性能卓越。不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。

高性能主机  输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好。采用了大量技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。

软件功能强大  可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。可方便进行三相差动保护测试。

具有独立专用直流电源输出  设有一路110V及220V专用直流电源输出。

接口完整  装置带有USB通讯口，可与计算机及其它外部设备通信。

完善的自我保护功能  散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。



二、WDJB-802微机继电保护综合测试仪技术参数


交流电流输出

输出精度   0.2级

相电流输出（有效值）     0～40A

三并电流输出（有效值）   0～120A

相电流长时间允许工作值（有效值） 10A

相电流输出功率               420VA

三并电流输出时输出功率   900VA

三并电流输出时允许工作时间   10s

频率范围（基波）   20～1000Hz

谐波次数           1～20 次

直流电流输出

输出精度   0.2级

电流输出   0～±10A / 每相，0～±30A / 三并

输出负载电压   20V

交流电压输出

输出精度   0.2级

相电压输出（有效值）    0～120V

线电压输出（有效值）    0～240V

相电压/线电压输出功率    80VA / 100VA

频率范围（基波） 20～1000Hz

谐波次数         1～20次

直流电压输出

输出精度   0.2级

相电压输出幅值   0～±160V

线电压输出幅值   0～±320V

相电压/线电压输出功率   70VA / 140VA

开关量及时间测量


工控型

备注

开关量输入

8路

空接点：   1～20mA，24V

电位接点接入：“0”：0～ +6V； “1”：+11 V～ +250V

开关量输出

4对

DC：220V／0.2A；AC：220V／0.5A

时间测量

测量范围0.1ms   ～   9999s    测量精度0.1mS

体积重量



工控型

外形尺寸

410×360×200mm³

单机重量

20kg

供电电源

AC 220V±10%，50／60Hz

环境温度

-10℃ ～   +50℃



继电保护试验项目索引

本索引旨在引导试验人员：各种继保装置的试验可以通过“继保”系列软件的哪些模块完成。

¢  继电器试验：

继电保护类型

测试项目

建议试验的模块

备     注

信号继电器

相应的测试项目

直流试验



交直流试验

若是要求交、直流混合输入的中间继电器，请在“交直流试验”模块中测试

额定电流太小的信号继电器，可用测试仪的电压回路输出测试

时间继电器

中间继电器

重合闸继电器

其它直流电压、电流继电器

电流继电器

相应的测试项目

交流试验

可在“交流试验”专门的序分量模块中测试序分量继电器

也可在“I－t特性”模块中测试反时限继电器

过（欠）电压继电器

序分量继电器

同步检查（或相位比较）继电器

反时限电流继电器

差动继电器

直流助磁特性

差动继电器、差动谐波、交直流试验、谐波试验

试验时请参考说明书中的“附录5”正确接线

谐波制动特性

比例制动特性

差动继电器、交流试验

功率（方向）继电器

相应的测试项目

功率方向及阻抗、交流试验

测试功率（方向）继电器前，应预先确定接线类型，和保护大致的动作边界

阻抗继电器

同期继电器

相应的测试项目

同期试验、交流试验

“同期试验”模块固定由测试仪的UA、UC分别作为系统侧和待并侧电压输出

频率继电器

相应的测试项目

频率及高低周

单机试验选择“自动变频”方式时，能测试频率滑差定值







未找到相应参数组，请于后台属性模板中添加




武高电测专业专注研发三相微机继电保护综合测试仪，属于厂家直销，价格优势明显，产品型号多样，选三相微机继电保护综合测试仪，选武高电测，力争打造华中地区一流电测企业。

产品别称：微机继电保护测试仪、微机继保仪、继电保护测试仪、三相继电保护测试仪、继保测试仪、三相继保测试仪、三相继电保护校验仪、继保校验仪、三相继保校验仪、继保仪。

WDJB-802微机继电保护综合测试仪特点

1、电压电流输出灵活组合  输出达4相电压3相电流，可任意组合实现常规4相电压3相电流型输出模式，既可
兼容传统的各种试验方式，也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。
2、操作方式  装置直接外接笔记本电脑或台式机进行操作，方便快捷，性能稳定。

3、新型高保真线性功放  输出端一直坚持采用高保真、高可靠性模块式线性功放，而非开关型功放，性能卓

越。不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。

4、高性能主机  输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分

辨率D/A转换。输出波形精度高，失真小线性好。采用了大量技术和精密元器件材料，并进行了专

业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。

5、软件功能强大  可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行

故障回放，实时存储测试数据，显示矢量图，联机打印报告等。可方便进行三相差动保护测试。

6、具有独立专用直流电源输出  设有一路110V及220V专用直流电源输出。

7、接口完整  装置带有USB通讯口，可与计算机及其它外部设备通信。

8、完善的自我保护功能  散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进

行自诊断以及输出闭锁等功能。


WDJB-802微机继电保护综合测试仪技术参数

交流电流输出

输出精度   0.2级

相电流输出（有效值）     0～40A

三并电流输出（有效值）   0～120A

相电流长时间允许工作值（有效值） 10A

相电流最大输出功率               420VA

三并电流最大输出时最大输出功率   900VA

三并电流最大输出时允许工作时间   10s

频率范围（基波）   20～1000Hz

谐波次数           1～20 次

直流电流输出

输出精度   0.2级

电流输出   0～±10A / 每相，0～±30A / 三并

最大输出负载电压   20V

交流电压输出

输出精度   0.2级

相电压输出（有效值）    0～120V

线电压输出（有效值）    0～240V

相电压/线电压输出功率    80VA / 100VA

频率范围（基波） 20～1000Hz

谐波次数         1～20次

直流电压输出

输出精度   0.2级

相电压输出幅值   0～±160V

线电压输出幅值   0～±320V

相电压/线电压输出功率   70VA / 140VA

开关量及时间测量



工控型

备注

开关量输入

8路

空接点：   1～20mA，24V

电位接点接入：“0”：0～ +6V； “1”：+11 V～ +250V

开关量输出

4对

DC：220V／0.2A；AC：220V／0.5A

时间测量

测量范围0.1ms   ～   9999s    测量精度0.1mS

¿  体积重量



工控型

外形尺寸

410×360×200mm³

单机重量

20kg

供电电源

AC 220V±10%，50／60Hz

环境温度

-10℃ ～   +50℃
