武高电测--铁路单芯电缆外护套测试仪,为徐盐高铁通畅运行保驾护航

2019-12-25

武高电测作为一家专业电力检测设备制造商,由我公司研发并生产的高铁单芯电缆外护套测试仪,是一款专为高铁电缆检测故障的智能设备。不论是在竣工验收时作为验收检验设备,还是在运输时作为故障排查检测,这款高铁单芯电缆外护套测试仪都是非常实用且高效。



徐州至盐城高速铁路(以下简称徐盐高铁)、连云港至镇江高速铁路连云港至淮安段(以下简称连镇高铁连淮段)将于12月16日开通运营,苏北、苏中地区接入全国高铁网,江苏省13个省辖市将实现市市通动车。

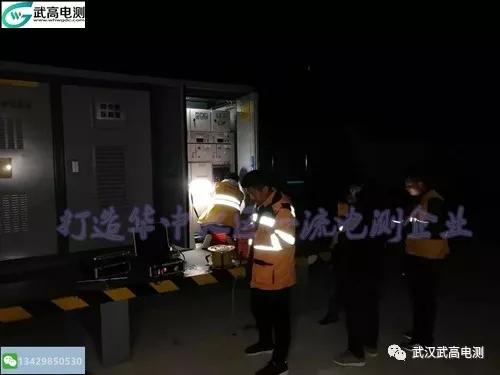

为确保高铁顺利运行,徐州机务段在12月15日申请了一次高铁电缆外护套故障检测,从晚上12点停运后开始,到第二天凌晨4点结束。我公司技术工程师袁工使用WD-WHT-TL铁路单芯电缆外护套测试仪现场进行了检测使用方法和故障数据解读,为了保障白天列车正常运行,维护的时间只有4个小时。

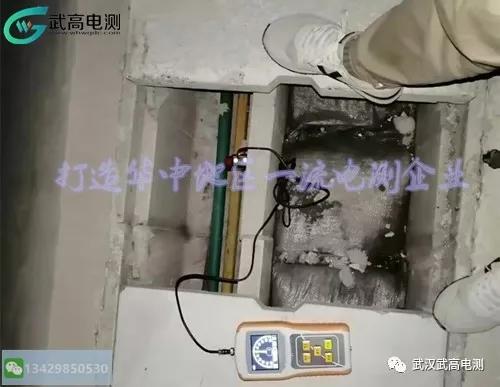

WD-WHT-TL铁路单芯电缆外护套测试仪。地埋电缆外护套故障的检测,同电力电缆故障探测一样,一般要经过“初测”和“定点”二个步骤。外护套接地故障的初测(测距)一般采用电桥法和压降法测试。但是惠斯通电桥法测试有局限性,不能测试多点接地故障,也不能测试三相电缆链式接地连线的故障。 本仪器针对铁路电缆外护套故障的特点,在电缆护套与屏蔽层分离的条件下,采用电桥法或电压降法初测电缆外护套的接地故障,再配合专用接收机实现精确查找故障点。仪器内置高精度测量单元,如果有好的辅助电缆护套,采用电桥法初测故障,无需移动仪器到对端,测试仪器可直接显示故障距离,实现快速测量,如果无好的辅助缆护套,也可通过对故障电缆外护套两端测试,采用阻值(电压)比较法计算出外护套的故障距离,如果已知护套每千米的电阻值,通过对故障电缆外护套单端压降测试,可计算出外护套故障距离。外护套发射机与定点接收机配合可以实现电缆护套接地故障的精确定点。仪器用于交联电缆的外护套故障探测;也可用于地埋线和全塑线(无金属护层电缆)故障的探测;还可用作电缆或其它电器的10KV直流耐压试验。
