1.1 WDZG-II直流高压发生器概述



直流高压发生器是根据中国电力行业标准DL/T848.1-2004《高压试验装置通用技术条件 :直流高压发生器》设计制造的新一代便携式高压检测仪器,专门用来检测电力器件的电气绝缘强度和泄漏电流。

本仪器采用高频倍压电路,应用zui新PWM脉冲宽度调制技术和电压电流双闭环反馈技术,提高电源调整率和负载调整率,使电压稳定度高,纹波小。使用J口大功率IGBT器件及其驱动技术,消除开关干扰,实现直流高压发生器的高品质和便携性。选用进口高频高压整流二极管,使倍压筒更加小巧轻便,提升整机效率。根据EMI电磁干扰和EMC电磁兼容理论,采用屏蔽、隔离和接地等措施,提升整机安全性,并能承受额定电压放电而不损坏。仪器保护功能齐全,具有零位保护、过压保护、过流保护、击穿保护,保护电路选用纳秒级专用传感器,动作迅速可靠,有效保障人身及设备安全。过压整定选用数字拨码开关,操作简单并具有较高的整定精度。增设智能高精度0.75U功能按钮,利于氧化锌避雷器的测试。

本仪器选用一体式设计方案:倍压筒和主机放置在一个机箱内,结合zui新科技、选用zui新器件,实现体积小、功率大、重量轻、操作方便、安全可靠、电源输出质量高等优点,是高压测试行业的理想测试仪器。



1.2  WDZG-II直流高压发生器仪器功能



本仪器适用于电力、铁路、化工、工矿、冶金、钢铁等部门对氧化锌避雷器、磁吹避雷器、电力电缆、变压器、发电机等设备进行直流耐压试验和泄漏试验,亦可作静电吸尘、喷涂等电源。

1.3  执行标准

序号

标准名称

1

DL/T848.1-2004 高压试验装置通用技术条件:直流高压发生器

2

DL/T596-2005 电力设备预防性试验规程

3

GB11032-2010 交流无间隙金属氧化物避雷器

4

GB/T 16927.1-2011 高电压试验技术 :一般定义及试验要求

5

DL/T474.2-2006 现场绝缘实验实施导则:直流高电压试验

6

GB/T.311-2012 高压输变电设备的绝缘配合



1.4 WDZG-II直流高压发生器仪器特征



1.输出电压稳定:采用高频倍压电路,应用zui新PWM脉冲宽度调制技术和电压电流双闭环反馈技术,提高电源调整率和负载调整率,使电压稳定度高,纹波小。全量程平滑调压,输出电压精度高。主机电压表直接显示加载在负载上的电压值,无需外加分压器,接线操作简单。电压分辨率0.1kV,电流分辨率1uA。

2.保护Q面:保护功能齐全,具有零位保护、过压保护、过流保护、击穿保护,保护电路选用纳秒级专用传感器,动作迅速可靠,有效保障人身及设备安全。

3.0.75U功能:增设智能高精度0.75U功能一键按钮,按下此按钮,电压电流自动跳转至0.75U状态,利于氧化锌避雷器的测试。

4.零起升压:升压电位器零起升压,采用J口多圈电位器,升压过程平稳,调节精度高。

5.过压设定:过压整定选用数字拨码开关,操作简单,并具有较高的整定精度。

6.一体式设计:选用一体式设计方案,主机和倍压筒放置在一个机箱内。选用J口高频高压整流二极管,使倍压筒体积小巧,提升整机效率,便于携带。

7.性能可靠:关键器件选用高性能J口元件,倍压筒外表涂特种绝缘材料,电气性能好、防潮能力强、无泄漏。

8.操作简单:仪器界面各功能按键,布局合理,指示清晰,易学易用。







1.5 WDZG-II直流高压发生器技术参数





        规格

    技术参数

60/2

60/3

60/5

额定电压(kV)

60

60

60

额定电流(mA)

2

3

5

额定功率(W)

120

180

300

整机质量(kg)

9

整机体积(mm³)

465*390*190

倍压筒高度(mm)

440

输出电压精度

±(1.0%读数±2个字)

输出电流精度

±(1.0%读数±2个字)

纹波系数

≤0.5%

工作方式

间断使用,额定负载30分钟

过载能力

空载电压可超出额定电压10%使用10分钟

Z大充电电流为1.25倍额定电流

电源

AC220V±10% 50HZ

工作环境

温度:-10-40℃

相对湿度:室温为25℃时不大于85%(无凝露)

海拔高度:1500米以下



注:因产品不断更新,不另行通知,以实样为准,本公司保留解释权。



未找到相应参数组,请于后台属性模板中添加

WDZG-II系列直流高压发生器产品特点



1.输出电压稳定:采用高频倍压电路,应用zui新PWM脉冲宽度调制技术和电压电流双闭环反馈技术,提高电源调整率和负载调整率,使电压稳定度高,纹波小。全量程平滑调压,输出电压精度高。主机电压表直接显示加载在负载上的电压值,无需外加分压器,接线操作简单。电压分辨率0.1kV,电流分辨率1uA。

2.保护全面:保护功能齐全,具有零位保护、过压保护、过流保护、击穿保护,保护电路选用纳秒级专用传感器,动作迅速可靠,有效保障人身及设备安全。

3.0.75U功能:增设智能高精度0.75U功能一键按钮,按下此按钮,电压电流自动跳转至0.75U状态,利于氧化锌避雷器的测试。

4.零起升压:升压电位器零起升压,采用多圈电位器,升压过程平稳,调节精度高。

5.过压设定:过压整定选用数字拨码开关,操作简单,并具有较高的整定精度。

6.一体式设计:选用一体式设计方案,主机和倍压筒放置在一个机箱内。选用高频高压整流二极管,使倍压筒体积小巧,提升整机效率,便于携带。

7.性能可靠:关键器件选用高性能元件,倍压筒外表涂特种绝缘材料,电气性能好、防潮能力强、无泄漏。

8.操作简单:仪器界面各功能按键,布局合理,指示清晰,易学易用。







技术参数

        规格

    技术参数

60/2

60/3

60/5

额定电压(kV

60

60

60

额定电流(mA

2

3

5

额定功率(W

120

180

300

整机质量(kg

9

整机体积(mm³)

465*390*190

倍压筒高度(mm

440

输出电压精度

±(1.0%读数±2个字)

输出电流精度

±(1.0%读数±2个字)

纹波系数

≤0.5%

工作方式

间断使用,额定负载30分钟

过载能力

空载电压可超出额定电压10%使用10分钟

最大充电电流为1.25倍额定电流

电源

AC220V±10% 50HZ

工作环境

温度:-10-40

相对湿度:室温为25℃时不大于85%(无凝露)

海拔高度:1500米以下



注:因产品不断更新,不另行通知,以实样为准,本公司保留解释权。

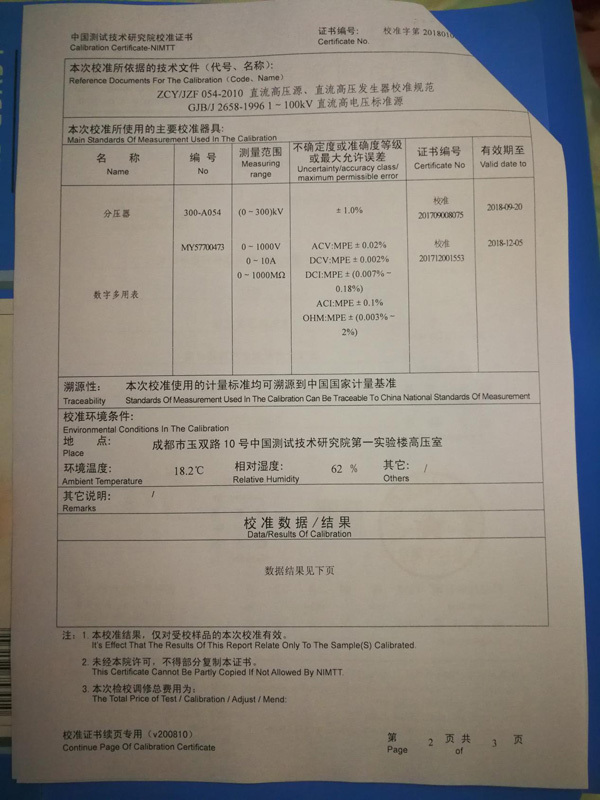

检定证书
