CVT专用变频谐振升压装置
所属分类:
关键词:
产品概要
销售热线:
关于产品购买、技术维护等服务,欢迎致电!
产品参数
CVT专用变频谐振升压装置技术参数

CVT专用变频谐振升压装置技术参数

CVT专用变频谐振升压装置技术参数

CVT专用变频谐振升压装置技术参数

一、CVT专用变频谐振升压装置产品介绍
随着CVT(电容式电压互感器)技术的不断成熟, CVT得到不断的推广。采用传统的方式对CVT进行校验,由于CVT的主电容量比较大,一般为0.005~0.02霧,因此,对试验电源的容量要求就很高,通常为几十上百千伏安甚至几百千伏安,现场往往难得找到这么大容量的电源,而且,这么大容量的电源重量为好几百公斤甚至好几吨,不易于搬动,不易于现场试验。因此,我们采用了串联谐振的原理,采用了手动调感的技术,研发出了新一代的CVT校验专用工频串联谐振升压装置,使得所需电源、试验设备体积和重量几十倍的下降,方便的满足35kV、66kV、110kV、220kV、330kV、500kV电压等级各类型CVT校验的升压要求。该系列装置采用多节电抗器串联的方式,体积小、重量轻,接线操作简单,是电力计量、高压测试专业人员理想的新型换代产品。根据用户要求,电抗器分为固定电抗器和可调电抗器两种方式。
二、CVT专用变频谐振升压装置适用范围说明
|
产品型号 |
|
|
典型适用范围 |
|
WDXZ-35/0.5 |
电压等级为35KV,电容量小于等于0.04UF的所有CVT |
|
WDXZ-66/0.5 |
电压等级为66KV,电容量小于等于0.04UF的所有CVT |
|
WDXZ-110/0.5 |
电压等级为110KV,电容量小于等于0.02UF的所有CVT,使用两节电抗器串联 |
|
WDXZ-110/1 |
电压等级为110KV,电容量小于等于0.04UF的所有CVT,使用两节电抗器串联 |
|
WDXZ-220/0.5 |
电压等级为220KV,电容量小于等于0.01UF的所有CVT,使用两节电抗器串联 |
|
WDXZ-220/1 |
电压等级为220KV,电容量小于等于0.02UF的所有CVT,使用两节电抗器串联 |
|
WDXZ-330/0.5 |
电压等级为330KV,电容量小于等于0.0075UF的所有CVT,使用两节电抗器串联 |
|
WDXZ-330/1 |
电压等级为330KV,电容量小于等于0.015UF的所有CVT,使用两节电抗器串联 |
|
WDXZ-500/0.5 |
电压等级为500KV,电容量小于等于0.005UF的所有CVT,使用两节电抗器串联 |
|
WDXZ-500/1 |
电压等级为500KV,电容量小于等于0.01UF的所有CVT,使用两节电抗器串联 |

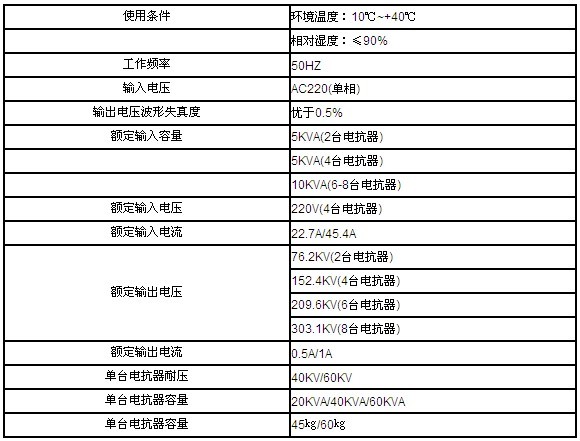

三、CVT专用变频谐振升压装置技术参数

四、WDXZ系列产品参数

CVT专用变频谐振升压装置特征
该系列装置采用多节电抗器串联的方式,体积小、重量轻,接线操作简单,是电力计量、高压测试专业人员理想的新型换代产品。根据用户要求,电抗器分为固定电抗器和可调电抗器两种方式。
CVT专用变频谐振升压装置技术参数
