WDCTP-100P变频式互感器综合测试仪

PRODUCTS

产品中心

浏览量

WDCTP-100P变频式互感器综合测试仪

没有此类产品
产品说明书
检定证书
标准及规程
产品描述
产品特征
产品视频
产品参数

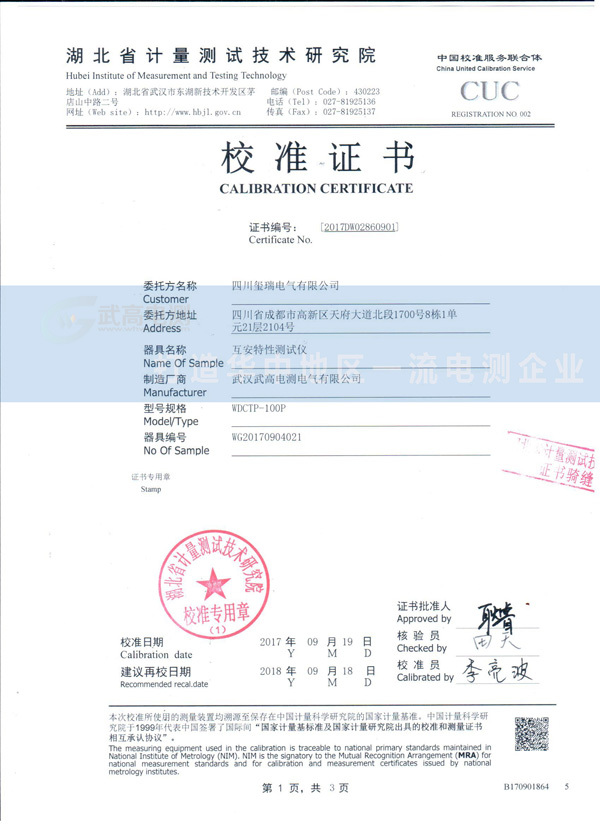

检定证书

一、WDCTP-100P变频式互感器综合测试仪主要技术特点



★  满足各类CT(如:保护类、计量类、TP类)的励磁特性(即伏安特性)、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求,又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差以及角差等测试。

★  自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数(ALF)、仪表保安系数(FS)、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。

★  测试满足GB1208(IEC60044-1)、GB16847(IEC60044-6) 、GB1207等各类互感器标准,并依照互感器类型和级别自动选择何种标准进行测试。

★  基于低频法测试原理,能应对拐点高达30KV的CT测试。

★  界面友好美观,全中文图形界面。

★  装置可存储2000组测试数据,掉电不丢失。试验完毕后用U盘存入PC机,用软件进行数据分析,并生成WORD报告。

★  测试简单方便,一键完成CT直阻、励磁、变比和极性测试,而且除了负荷测试外,CT其他各项测试都是采用同一种接线方式。

★ 易于携带,装置重量<8.2Kg。



二、WDCTP-100P变频式互感器综合测试仪参数要求



测试用途

保护类CT、计量类CT、保护类PT

输出

0~180Vrms,12Arms,36A(峰值)

电压测量精度

±0.2%

CT变比

测量

范围

1~35000

精度

±0.2%

PT变比

测量

范围

1~35000

精度

±0.2%

相位测量

精度

±3min

分辨率

0.3min

二次绕组电阻测量

范围

0~300Ω

精度

1%±1mΩ

交流负载测量

范围

0~300VA

精度

1%±0.1VA

大电流输出

150A

输入电源电压

AC220V±10%,50Hz

工作环境

温度:-10οC~50οC,  湿度:≤90%

尺寸、重量

尺寸:340mm×296mm×174mm,重量<8kg



注:WDCTP-100P变频互感器测试仪可外接选配件升流器输出150A电流进行升流试验,以满足客户需要通流试验的要求。

未找到相应参数组,请于后台属性模板中添加

WDCTP-100P变频式互感器综合测试仪产品特点

★  满足各类CT(如:保护类、计量类、TP类)的励磁特性(即伏安特性)、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求,又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差以及角差等测试。

★  自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数(ALF)、仪表保安系数(FS)、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CTPT参数。

★  测试满足GB1208IEC60044-1)、GB16847(IEC60044-6) GB1207等各类互感器标准,并依照互感器类型和级别自动选择何种标准进行测试。

★  基于低频法测试原理,能应对拐点高达30KVCT测试。

★  界面友好美观,全中文图形界面。

★  装置可存储2000组测试数据,掉电不丢失。试验完毕后用U盘存入PC机,用软件进行数据分析,并生成WORD报告。





★  测试简单方便,一键完成CT直阻、励磁、变比和极性测试,而且除了负荷测试外,CT其他各项测试都是采用同一种接线方式。





★  易于携带,装置重量<8.2Kg











WDCTP-100P变频式互感器综合测试仪技术参数


测试用途 保护类CT、计量类CT、保护类PT
输出 0~180Vrms12Arms36A(峰值)
电压测量精度 ±0.2%
CT变比
测量
范围 1~35000
精度 ±0.2%
PT变比
测量
范围 1~35000
精度 ±0.2%
相位测量 精度 ±3min
分辨率 0.3min
二次绕组电阻测量 范围 0~300Ω
精度 1%±1mΩ
交流负载测量 范围 0~300VA
精度 1%±0.1VA
大电流输出 150A
输入电源电压 AC220V±10%50Hz
工作环境 温度:-10οC~50οC  湿度:≤90%
尺寸、重量 尺寸:340mm×296mm×174mm,重量<8kg



检测报告
